输电网故障GPS行波定位系统

2018/3/29 13:40:09 次浏览分类：变电业务

系统背景：

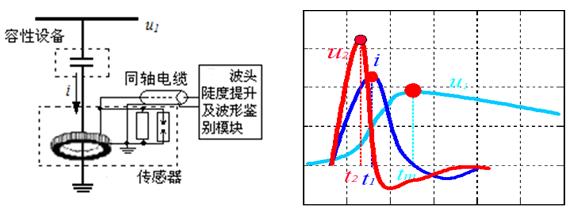

技术原理：

记录线路故障时发生的高频信号到达线路两端变电站的GPS同步时间，可以计算故障点位置，线路故障发生的高频信号速度v接近于光速。故定位精度只与时间丈量有关，定位误差小、可靠性高。

应用现状：

	GPS行波定位产品	阻抗法产品	小波算法产品
原理	分析、计算故障行波到达故障线路两端的时间进行故障定位	计算故障线路的阻抗进行故障定位	分析、计算故障线路的电流波形图进行故障定位
功能	金属性接地故障和高阻性接地故障定位	高阻性接地故障不能定位	高阻性接地故障难以定位
精度	故障定位误差小于150m	故障定位误差较大	故障定位误差小于500m
安装要求	使用专用的信号传感器感应提取线路故障信号，传感器为穿芯式设计，安装在CVT/PT的接地支柱上，不影响其他设备的运行	变电站内的继保设备和录波设备均有此功能	在CT二次侧提取电流波形，存在影响二次设备运行的隐患
监测范围	变电站安装一套设备即可具有监测不同电压等级线路的能力，适用于常规变电站，数字化变电站，GIS变电站	变电站内的继保设备和录波设备的辅助功能	监测不同电压等级线路需要不同设备，数字化变电站不适用
成长性	同一地区的多套设备能组成网络式故障定位系统，可以对该电网的多条线路进行监测，故障定位精度更高	对单一线路故障定位	对单一线路故障定位

解决方案：

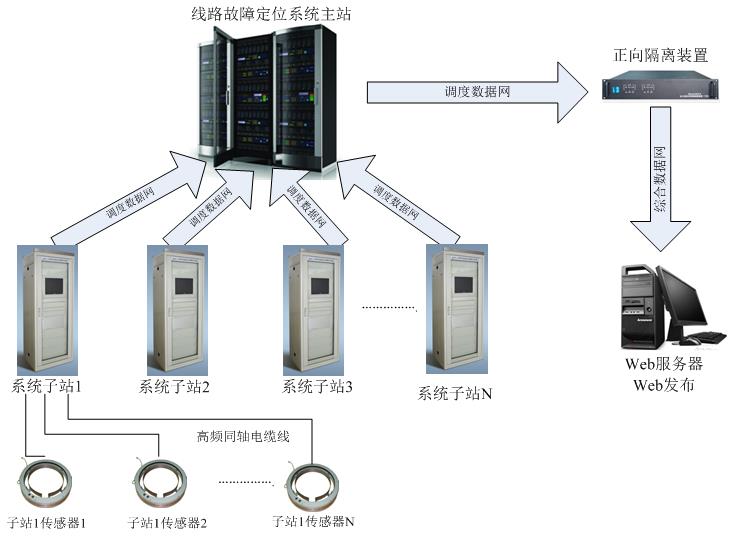

线路故障精确定位系统的构成

主站

分析、计算子站上送的故障信息，并结合GIS地理信息系统精确标定输电线路故障发生的杆号，能够实现Web发布。

子站

安装在变电站内，负责采集线路故障高频信号，同时可以存贮、查询当地采集到的高频信号。

通讯网络

负责主子站之间的信息传递，可以利用电力系统光纤通讯网络，也可以使用2M网络方式。

产品特点：

结合现有运行故障精确定位系统数据库进行分析总结，构建基于广域网络故障定位自适应模型预警潜在故障，增强故障信号检测的有效性，提高故障定位精确度。

系统利用专用的信号传感器提取信号，不仅能对线路金属性故障精确定位，也能对线路高阻接地故障进行明确定位，同时实现故障无盲区检测与快速精确定位，定位误差150m，可靠定位成功率90%以上。
